Perancangan Turbin Angin Vertikal Tipe Savonius Low RPM

Sebagian besar wilayah Indonesia memiliki kecepatan angin rata-rata hanya 2–6 m/s. Angka ini terlalu rendah untuk turbin angin horizontal konvensional yang baru bekerja optimal di atas 5–7 m/s. Akibatnya, potensi energi angin skala kecil di daerah tropis dan perkotaan nyaris tidak tersentuh — bukan karena tidak ada angin, tapi karena teknologinya tidak dirancang untuk kondisi itu.

Proyek ini berangkat dari pertanyaan itu: bisakah dirancang sebuah turbin yang benar-benar efektif pada angin rendah, cukup sederhana untuk dibangun secara lokal, dan menghasilkan daya yang fungsional?

Memilih Pendekatan yang Tepat

Langkah pertama bukan langsung mendesain — melainkan memilih jenis turbin yang secara prinsip kerja paling sesuai dengan kondisi masalah.

Turbin horizontal (HAWT) membutuhkan angin yang cepat dan konsisten arahnya. Turbin Darrieus bekerja baik pada kecepatan menengah tapi memerlukan putaran awal. Pilihan yang paling logis untuk angin rendah dan arah angin yang berubah-ubah adalah turbin Savonius — karena mekanisme kerjanya berbeda dari keduanya.

Savonius tidak mengandalkan gaya angkat. Ia bekerja dengan gaya seret diferensial: sisi cekung bilah menangkap angin lebih besar daripada sisi cembungnya, dan perbedaan gaya itulah yang menghasilkan torsi. Konsekuensinya, turbin ini bisa berputar dari segala arah angin, memiliki torsi awal yang tinggi, dan mampu mulai bergerak bahkan pada kecepatan angin di bawah 2 m/s. Tradeoff-nya adalah efisiensi yang lebih rendah dibanding turbin lift-based — tapi untuk aplikasi daya kecil di lingkungan angin rendah, tradeoff ini sangat masuk akal.

Proses Perancangan

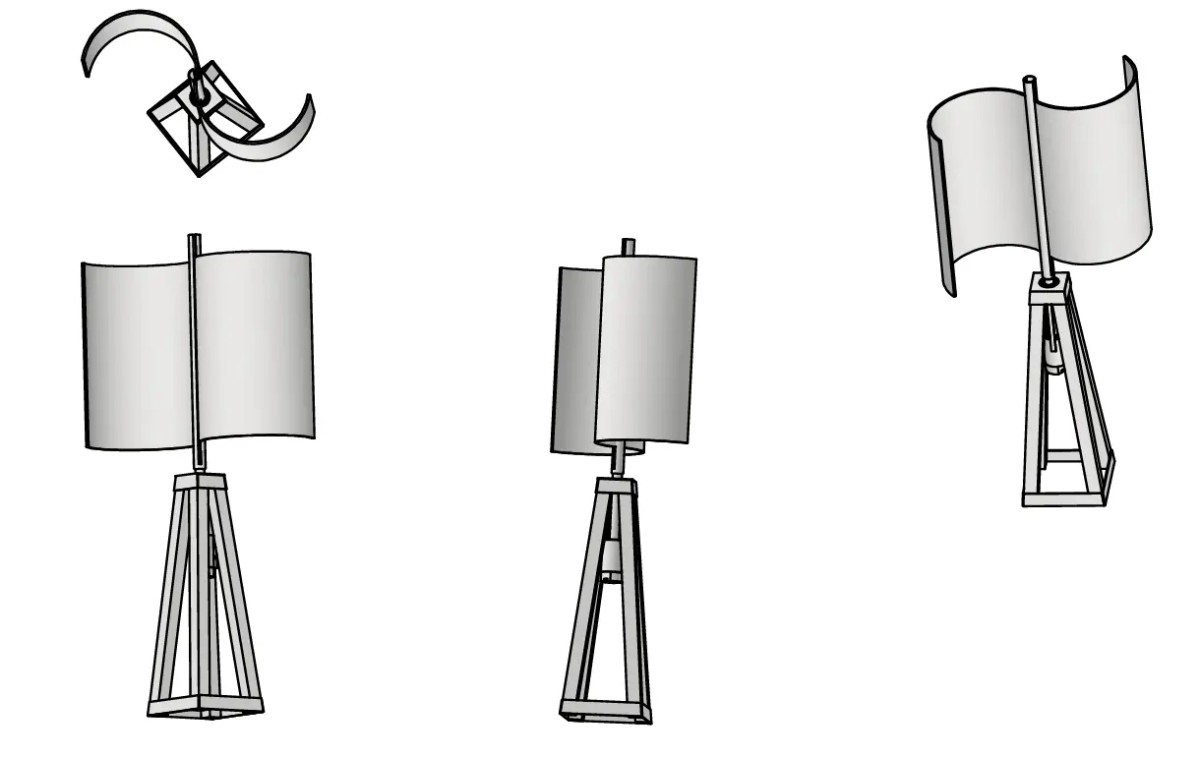

Desain dikerjakan di Autodesk Inventor, dengan tiga komponen utama yang masing-masing memiliki pertimbangan desain tersendiri.

Blade dan Rotor

Blade adalah jantung dari perancangan ini. Profil setengah silinder dipilih sebagai bentuk standar Savonius, namun dimensinya harus diturunkan secara analitis — bukan diperkirakan. Dari target luas sapuan rotor yang diperlukan untuk menangkap daya angin yang cukup pada kecepatan 1,0–1,5 m/s, diperoleh dimensi blade: tinggi 400 mm dan lebar 252,5 mm.

Material yang dipilih adalah pipa PVC 4 inci. Keputusan ini bukan sekadar soal ketersediaan — PVC memiliki massa yang rendah, yang langsung berdampak pada inersia rotor. Semakin ringan rotor, semakin kecil energi angin yang dibutuhkan untuk memulai dan mempertahankan putaran. Blade dibentuk dengan memotong pipa secara longitudinal, memanaskannya dengan heat gun hingga cukup lentur, lalu membentuknya sesuai profil yang dirancang.

Rangka Penyangga

Rangka dirancang berbentuk trapesium — melebar di bagian bawah dan menyempit ke atas — bukan sekadar karena estetika, tapi karena geometri ini mendistribusikan beban lateral angin lebih efektif ke tanah. Pada turbin vertikal, beban angin bekerja secara horizontal, dan rangka trapesium memberikan momen perlawanan yang jauh lebih baik dibanding rangka persegi lurus.

Selain itu, posisi bearing atas dan bawah dirancang sebagai titik tumpuan poros yang terpisah secara vertikal — ini penting agar poros tidak mengalami defleksi lateral saat rotor berputar di bawah beban angin, yang akan menambah gesekan dan menurunkan efisiensi putaran.

Sistem Transmisi Daya

Keputusan paling kritis di bagian ini adalah apakah menggunakan gearbox atau tidak. Gearbox akan menaikkan RPM output ke generator, tapi menambah kompleksitas, rugi-rugi mekanis, dan biaya. Untuk target daya 3 Watt pada putaran 30–35 RPM, diputuskan menggunakan generator DC 12V yang dihubungkan langsung ke poros — tanpa transmisi tambahan. Ini hanya bisa bekerja jika pemilihan generatornya tepat: generator yang mampu membangkitkan tegangan memadai pada putaran yang sangat rendah.

Verifikasi melalui Pengujian

Dari perhitungan Tip Speed Ratio (TSR) Savonius yang berkisar pada nilai 0,7–1,0, rotor diproyeksikan berputar pada 30–35 RPM pada kecepatan angin 1,5 m/s. Pengujian lapangan dengan angin alami mengkonfirmasi proyeksi ini — rotor berputar stabil pada rentang tersebut, menghasilkan tegangan 10,8–12,1 V dan arus 0,25–0,30 A. Lampu LED 12V 3W menyala stabil sebagai beban nyata.

Yang paling penting dari hasil ini bukan angkanya — melainkan bahwa setiap keputusan desain yang dibuat di awal terbukti menghasilkan sistem yang bekerja sesuai dengan yang dianalisis. Dari pemilihan jenis turbin, dimensi blade, geometri rangka, hingga pemilihan generator tanpa gearbox — semuanya koheren dan menghasilkan output yang dapat diprediksi.

Apa yang Dipelajari

Merancang sesuatu untuk bekerja pada batas minimum kemampuan fisik — angin yang hampir tidak terasa — mengajarkan bahwa setiap detail desain memiliki bobot. Massa blade yang terlalu berat, rangka yang terlalu kaku di atas tapi longgar di bawah, atau pemilihan generator yang salah, masing-masing bisa menjadi satu-satunya alasan turbin tidak berputar sama sekali.

Ke depan, penambahan gearbox dengan rasio yang tepat dan eksplorasi variasi jumlah bilah adalah dua arah pengembangan yang paling berpotensi meningkatkan efisiensi sistem secara signifikan.
